穿戴式设备PCB设计 - 如何选用晶振
在当今科技飞速发展的时代,穿戴式设备已经成为了人们生活中不可或缺的一部分。从智能手表到健康监测器,这些小巧而强大的设备正在改变着我们与世界互动的方式。
![](/uploadfiles/2023/07/20230714110303150.jpg)
然而,要实现这种便携性和功能性并不容易,特别是在PCB(Printed Circuit Board)设计方面。
首先,让我们了解一下什么是PCB设计。PCB是Printed Circuit Board(印刷电路板)的缩写,指的是一种通过印刷方式制造电路的板子。在电子产品中,PCB扮演着连接各个电子元件的桥梁的作用。一个好的PCB设计可以保证电路的稳定性、可靠性和性能。

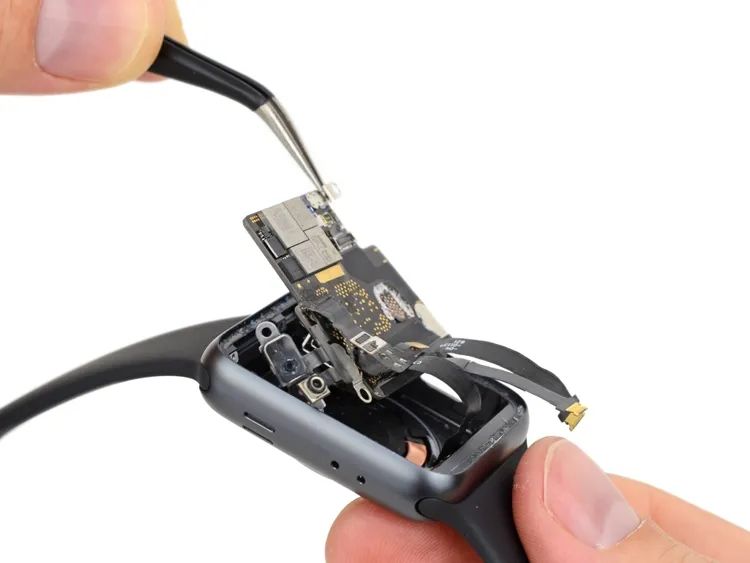

对于穿戴式设备这类小型化、便携式的产品来说,电路板的设计更具挑战性。因为这些设备的空间有限,需要在非常小的空间内集成大量的电子元件。同时,这些设备还需要保持轻便、耐用和舒适,因此电路板的稳定性成为了一个不可忽视的问题。
![](/uploadfiles/2023/07/20230714110328382.jpg)
为了保证电路板的稳定性,需要注意几个方面:
紧凑的空间
由于穿戴式设备的尺寸和重量有限,因此PCB的空间非常有限,设计师需要在有限的空间内实现高度集成的设计,以确保电路板的稳定性和性能。我们可以通过使用柔性PCB或借助封装技术来实现更高的集成度,同时通过优化电路设计来降低PCB的功耗和热量。
优化电池寿命
由于可穿戴设备的电池往往较小,因此设计师需要考虑如何最大限度地延长电池寿命。这可以通过选择低功耗组件、优化电路设计和实现节能模式等方式来实现。此外,采用无线充电技术也可以优化电池寿命。
机械性能
可穿戴设备需要耐用且具有一定的柔韧性,因此PCB的材料和结构需要考虑到机械性能的要求。设计师需要选择柔性或刚性PCB,并确保PCB与其他组件的连接牢固可靠,同时通过机械测试和模拟来验证PCB的可靠性。
传感器
可穿戴设备往往需要集成多个传感器,例如加速度计、陀螺仪、心率传感器等。设计师需要考虑如何将这些传感器集成到设计中,并确保它们的准确性和可靠性。我们可以通过采用高精度传感器和优化传感器的读取算法,同时通过校准和测试来验证传感器的性能。
无线通信
可穿戴设备通常需要集成无线通信模块,例如蓝牙或Wi-Fi。设计师需要考虑如何优化天线设计、管理信号干扰和最大化通信距离等因素。我们可以通过采用多通道通信技术和多天线设计,同时通过测试和模拟来优化天线的性能和通信质量。
合理选择晶振
晶振是电子产品中常用的稳定时钟源,它可以提供精确的时钟信号,保证电路的稳定性和精度。对于穿戴式设备来说,我们需要选择合适的晶振,以保证其在不同环境下的稳定性。
在选择晶振时,我们需要考虑以下几个因素:
精度:
晶振的精度是指它提供的时钟信号的准确性。在穿戴式设备中,我们需要选择具有高精度的晶振,以保证电路的稳定性和可靠性。
温度稳定性:
晶振的稳定性会受到温度的影响。因此,在选择晶振时,我们需要考虑它的温度稳定性。对于穿戴式设备来说,我们需要选择具有良好温度稳定性的晶振。
尺寸和功耗:
穿戴式设备的空间和功耗都非常有限,因此我们需要选择小巧、低功耗的晶振,以便更好地适应这种环境。
除了上述因素外,还有一些其他的因素也需要考虑,例如温度控制、EMI/EMC(电磁干扰/兼容性)等。在穿戴式设备中,由于设备需要与人体接触,因此温度控制非常重要。同时,由于设备的尺寸和功耗都非常有限,电磁干扰和兼容性也需要得到合理的处理,以确保设备的性能和可靠性。
在穿戴式设备电路板的设计过程中,需要考虑众多的因素,并且需要进行综合的优化和平衡。只有这样,才能打造出稳定、可靠、高性能的电路板,实现穿戴式设备的各种功能,满足人们对便捷、高效、舒适生活方式的需求。金华创捷电子有限公司,累积50多年的科研经验,专注晶振方案研发、设计、生产及销售。专业FAE团队免费技术支持和样品服务。
