晶振选型指南：一文解读如何选择适合的晶振

  在现代电子设备中，晶振起着至关重要的作用。它们被广泛应用于计算机、汽车电子、通信设备、工控系统等各种领域。选择适当的晶振型号可以确保系统的时序和通信的准确性。本文将介绍晶振选型的关键参数和注意事项，帮助您进行正确的选择。

  确定主要参数

  1、频率范围：

  首先，确定所需的频率范围。不同的应用有不同的频率要求。例如，微控制器可能需要一个特定的时钟频率，而无线通信模块可能需要一个特定的射频频率。确保所选晶振的频率范围能够满足系统需求。

  2、精度和稳定性：

  晶振的精度和稳定性对于系统的性能至关重要。精度是指晶振输出频率与额定频率之间的偏差。通常以百万分之几(ppm)表示，较低的ppm值表示更高的频率精度。稳定性是指晶振在温度变化、供电波动等环境条件下的频率偏差范围。也通常以ppm表示。选择具有足够精度和稳定性的晶振，以确保系统的时序和通信的可靠性。

  3、工作温度范围：

  考虑晶振将在的工作环境条件。晶振的工作温度范围应与系统的工作温度范围相匹配。确保晶振在预期的温度范围内能够正常工作。

  4、封装形式：

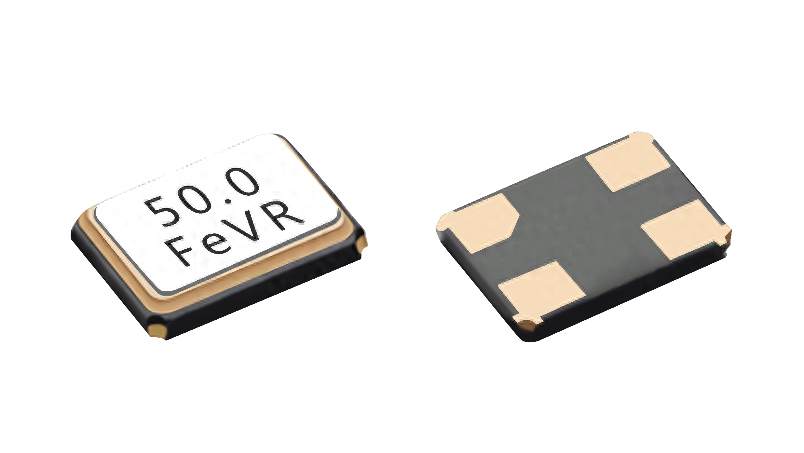

  晶振的封装形式包括DIP(双列直插封装)、SMD(表面贴装封装)等。根据系统的布局和安装要求，选择合适的封装形式。

  5、驱动电平：

  晶振的驱动电平指示了其输出信号的幅度。确保晶振的驱动能力足够满足系统中其他电路的输入要求。

  6、负载电容(无源)

  负载电容：无源晶振通常需要与一个负载电容并联使用，以提供稳定的振荡条件。负载电容的选择取决于晶振的特性和要求，一般在晶振的规格表或数据手册中会提供推荐的负载电容范围。选择合适的负载电容可以确保晶振在指定频率下稳定振荡，并且在启动和保持振荡时具有良好的性能。

  7、工作电压：(有源)

  工作电压是指有源可以正常工作的电源电压范围。这通常由晶振的规格和制造商提供的技术资料确定。常见工作电压为 1.8V、2.8V及3.3V。应确保晶振的工作电压范围与目标电路的供电电压相匹配，以避免不兼容或损坏晶振的情况发生。如果工作电压超出晶振的规格范围，可能会导致振荡频率偏移、不稳定或无法正常工作。

  8、可靠性和供应商：

  选择可靠的供应商，并查看其产品的可靠性和质量记录。确保晶振的长期供应和支持。

  其他可参考参数

  1、噪声：

  晶振的噪声水平对于某些应用非常重要。在某些高精度的测量或通信系统中，需要低噪声的晶振来确保信号质量。因此，了解晶振的噪声特性并选择适当的型号至关重要。

  2、启动时间(Startup Time)：

  启动时间是指晶振从停止状态到稳定输出之间所需的时间。对于某些应用，快速启动是必要的。因此，在选择晶振时，要注意其启动时间是否满足系统要求。

  3、功耗：

  晶振的功耗是一个重要的考虑因素，特别是对于便携式电子设备或低功耗应用。选择低功耗的晶振有助于延长电池寿命并提高系统效率。

  4、抗振动和抗冲击性能：

  某些应用场景中，设备可能会受到振动或冲击，例如汽车电子、工业控制等。在这些情况下，选择具有较好抗振动和抗冲击性能的晶振可以提高系统的可靠性和稳定性。

  5、附加功能：

  一些晶振可能提供额外的功能，如电源监测、温度传感器等。根据系统要求，考虑这些附加功能可能对整体设计产生的影响。

  6、标准和认证：

  一些应用可能需要符合特定的标准和认证要求，例如ISO、RoHS，AEC-Q200/Q100等。在选择晶振时，需要确认其符合相关标准和认证要求。

  正确选择适合的晶振对于系统的性能和可靠性至关重要。通过考虑频率范围、精度和稳定性、工作温度范围、封装形式、驱动能力、供电电压以及供应商的可靠性，您可以选择合适的晶振型号。确保与系统需求匹配的晶振，可以提高系统的时序准确性和通信可靠性，从而增强整体性能。记住，在选择晶振时，始终优先考虑质量和可靠性，以确保系统的稳定运行。
