18道工艺揭秘：晶振生产流程

  晶振是一种能够产生稳定频率振荡信号的元器件。它广泛应用于电子设备中，如计算机、汽车电子、通信设备、消费电子产品等。晶振的质量和性能对设备的正常运行和精确计时至关重要。本文将介绍晶振的生产流程，从原材料的选择到最终成品的制造过程，为读者提供一个全面的了解。

  01-原材料准备

  晶振的关键组件是石英晶片。石英晶片是由高纯度的石英材料制成，具有稳定的物理特性和良好的机械强度。在生产过程中，选取合适质量的石英材料非常重要。

  02-晶片切割

  将选取好的石英材料进行切割，得到晶振的晶片。切割过程需要高精度的设备和工艺控制，以确保晶片的尺寸和形状满足设计要求。

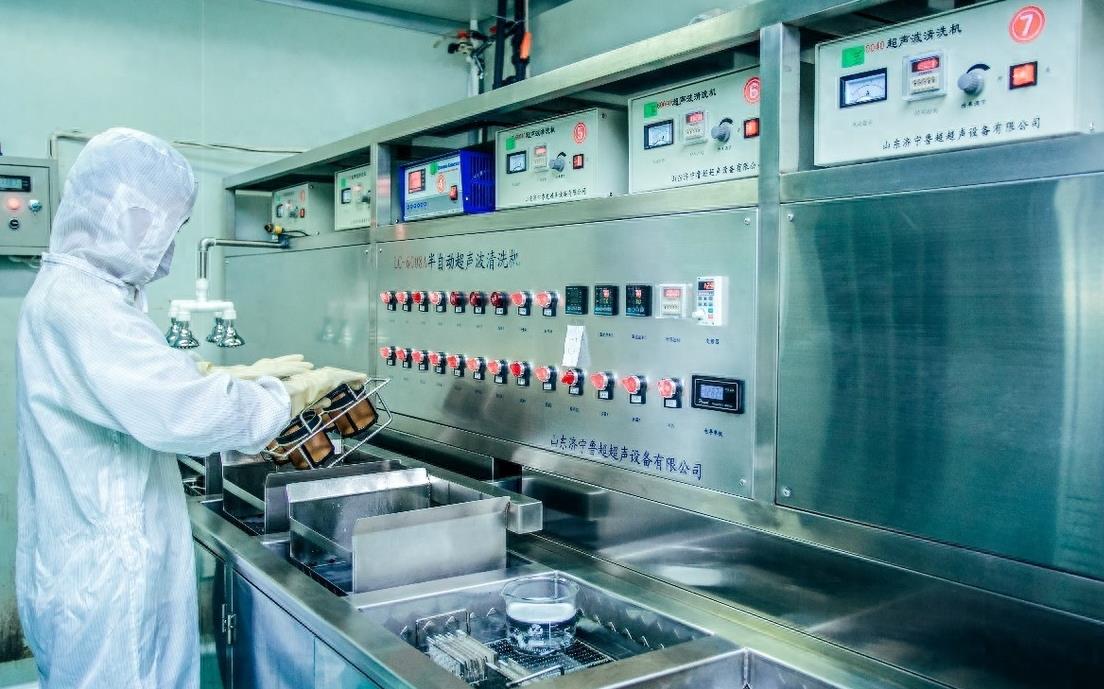

  03-晶片清洗

  在晶片制造过程中，清洗晶片是非常重要的一步。清洗可以去除晶片表面的杂质和污染物，确保晶片的质量和性能。常用的清洗方法包括超声波清洗和化学溶液清洗。

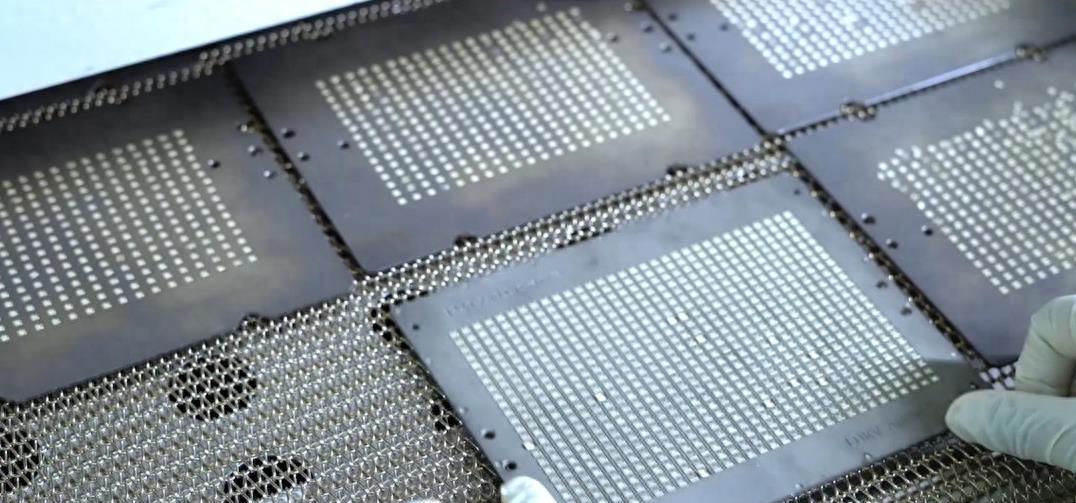

  04-排片

  排片是将切割好的晶片按照特定的规格和要求进行布局。排片的目的是最大限度地利用晶片的表面积，并确保晶片之间的间距和位置符合设计要求。

  05-溅射被银

  溅射被银是将银材料通过溅射工艺涂覆在晶片表面的金属电极区域。被银的金属电极可以提供晶振的振荡信号。

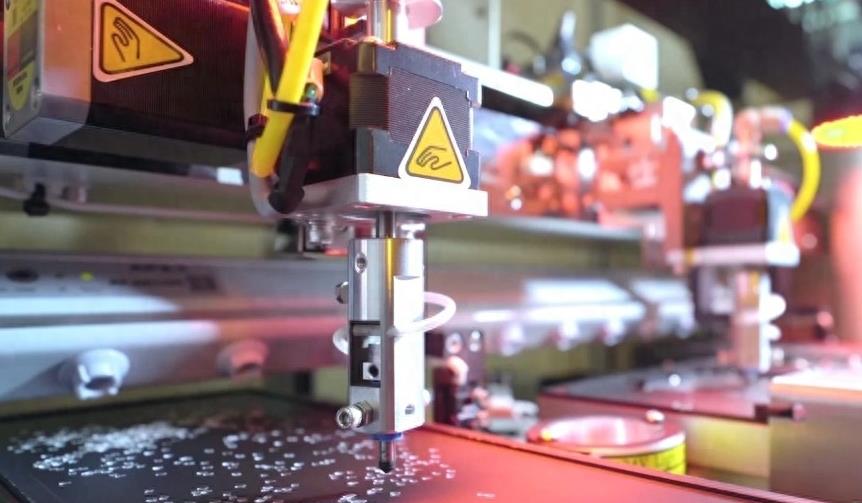

  06-点胶

  点胶是将胶水涂抹在晶片的特定位置上，以固定晶片和其他组件的连接。点胶可以增加组件的机械强度和稳定性。

  07-烘胶

  烘胶是将点胶后的晶片进行烘烤，以加快胶水的固化和固定晶片与其他组件的连接。

  08-频率微调

  频率微调是调整晶振的振荡频率，使其达到设计要求。通过微调晶振的结构和参数，可以使其频率更加精确和稳定。

  09-封装

  封装是将晶片放置在适当的封装材料中，以保护晶片并提供机械支撑。封装材料通常是陶瓷或金属等，具有良好的绝缘性能和机械强度。

  10-产品老化

  产品老化是将封装好的晶振产品进行一定时间的长时间测试，以模拟实际使用环境中的老化和稳定性。老化测试可以筛选出可能存在的问题和缺陷。

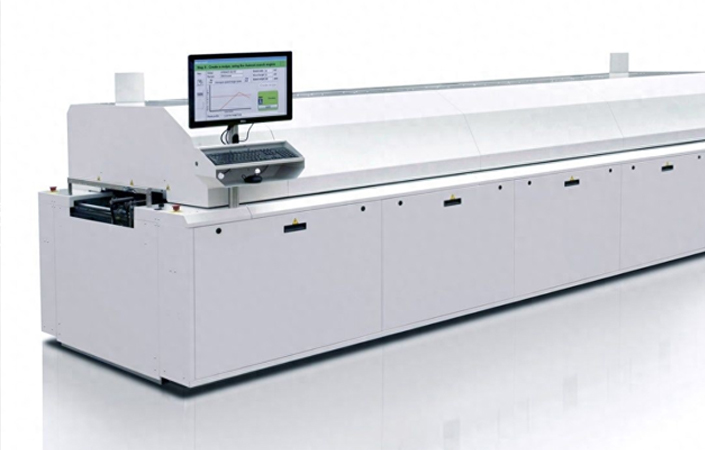

  11-回流焊

  回流焊是模拟晶振封装到电路板上的关键步骤。通过高温炉，将晶振和电路板放置在一起，使焊膏熔化并形成可靠的连接。以检测评估晶振焊接的强度和可靠性

  12-产品检测

  产品检测是对封装好的晶振产品进行各项性能和功能的测试。包括频率测试、温度特性测试、质量可靠性测试等。

  13-产品测温：

  通过测温设备，对晶振进行温度测试，以评估其在不同温度条件下的性能和稳定性。

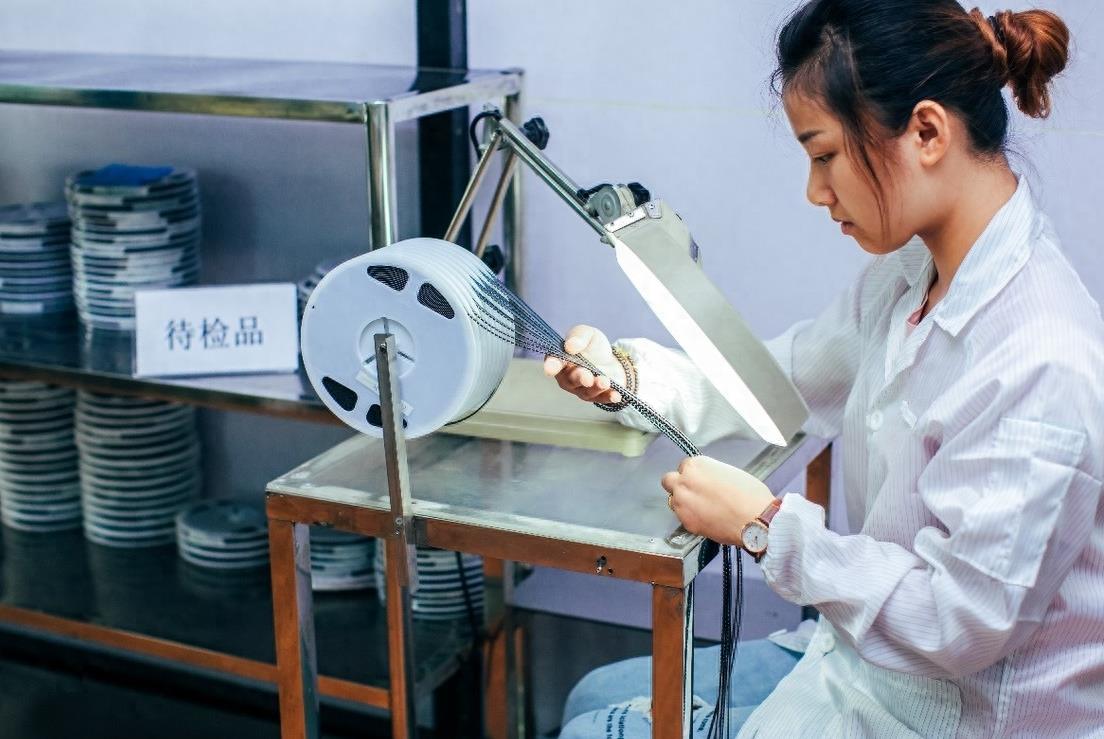

  14-成品检测

  成品检测是对最终封装好的晶振产品进行全面的测试和质量检查，确保产品符合设计要求和标准。

  15-标机打印

  标机打印是在晶振产品上打印相关信息，如型号、生产日期、厂家标识等，以便追溯和识别。

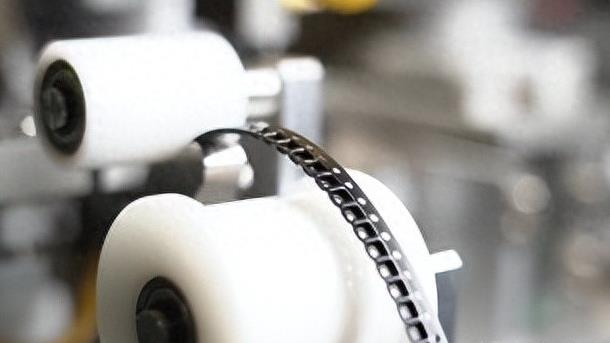

  16-编带包装

  编带包装是将晶振产品按照一定的规格和数量编排在带状载体上，以方便自动化生产线的操作和装配。

  17-检验入库

  在晶振产品生产完成后，进行最后的检验和质量控制，确保产品质量达到标准要求。合格的产品将被入库，准备出货。

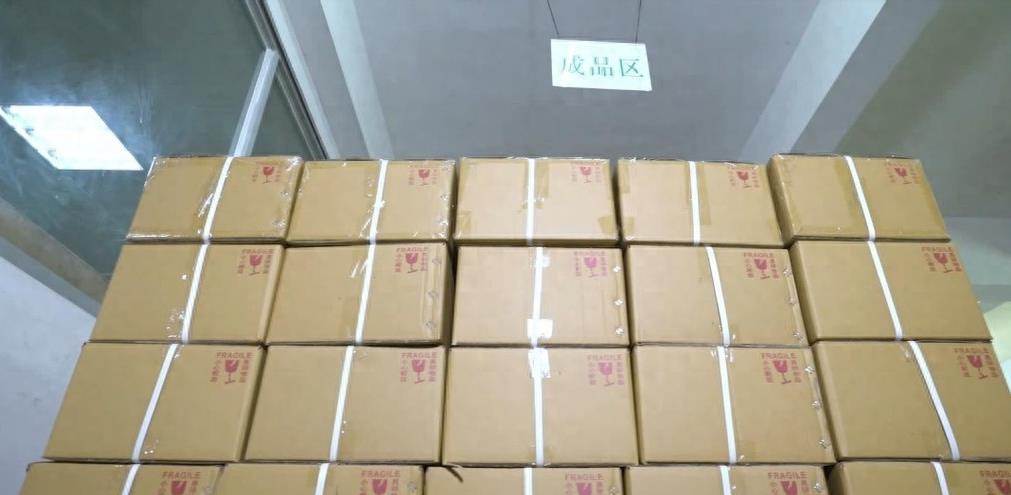

  18-成品出货

  经过检验合格的晶振产品将进行包装和标记，然后安排出货。出货前会对包装进行检查，确保产品在运输过程中不受损坏。

  我们晶振的生产流程涉及多个环节，从原材料的选择到最终成品的制造过程，需要高精度的设备和严格的工艺控制标准。只有经过严格测试和筛选的晶振产品才能提供稳定的频率振荡信号，并在各种电子设备中发挥作用。了解晶振的生产流程有助于我们更好地理解这一重要元器件的制造过程。

  请注意，以上仅是晶振生产工艺流程的简要描述，实际的生产工艺可能会因制造商和产品类型而有所不同。
