一文学到了：如何判断贴片晶振的脚位

  在电子产品中，晶振在众多电子元器件中充当核心角色，正确判断脚位方向对于电子设备的正常工作至关重要，贴片晶振的脚位方向可以通过以下三种方法来区分：

  1. 外观：

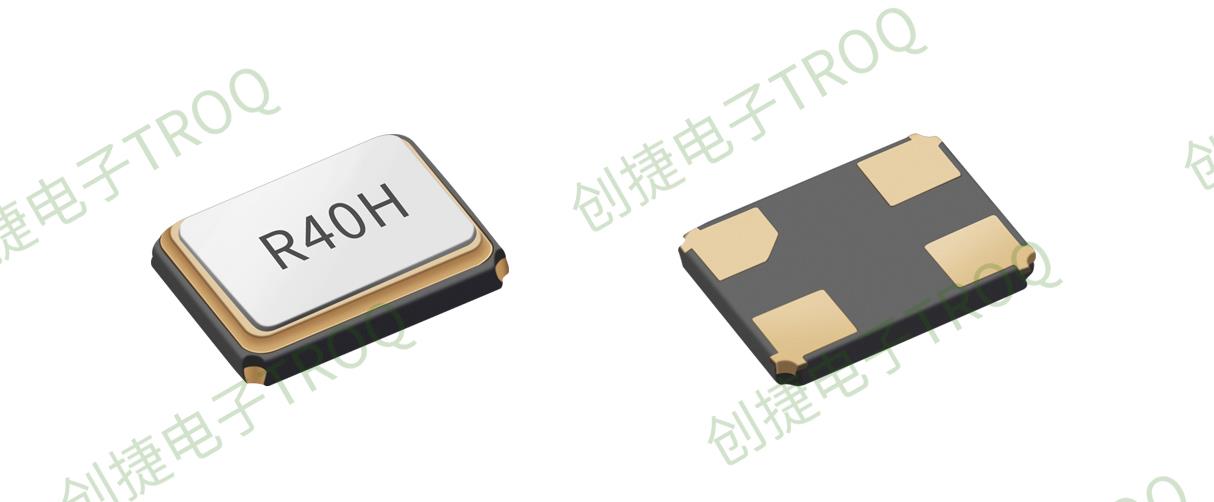

  对于无源晶振，为了方便识别，通常一端会有一个缺口，另一端则用来表示第三脚(1)，而第四脚(2)则需要根据逆时针方向来确定。其中，第二脚(3)和第四脚(4)悬空，不需要连接。

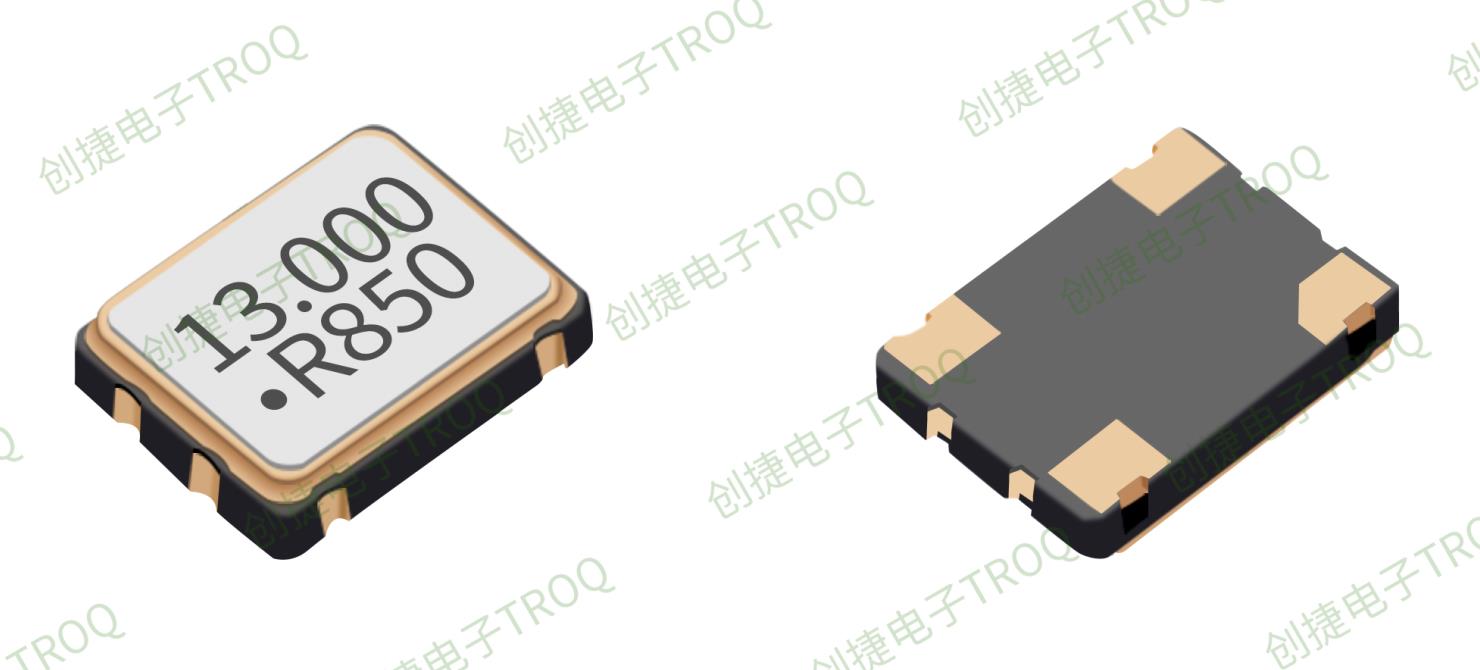

  对于有源晶振，丝印通常会用点来区分不同的脚位。通过观察丝印点的位置，可以确定第一个脚位(1)，然后根据逆时针方向依次确定其他脚位(2、3、4)。

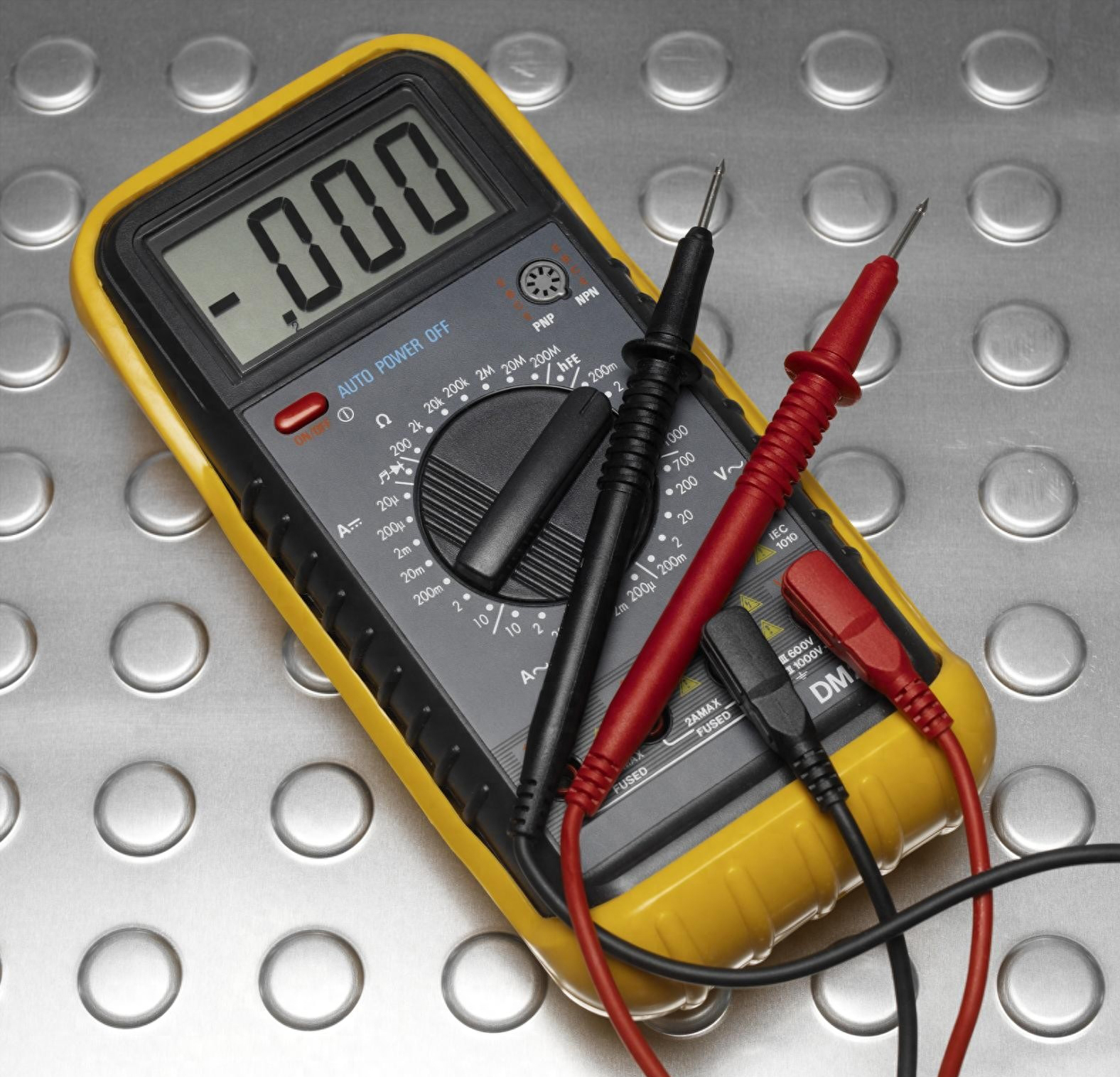

  2. 万用表：

  可以使用万用表来测量贴片晶振的两个引脚，判断哪一个引脚是接地引脚，哪一个引脚是信号引脚。对于谐振频率为12MHz或16MHz的贴片晶振，可以使用数字万用表的200MHz交流耦合通道进行测量。将红笔接一个引脚，黑笔接另一个引脚，观察液晶屏上显示的频率。正常情况下，接地引脚的频率会显示为零，而信号引脚的频率会显示为晶振的谐振频率。

  3. 电路图或规格书：

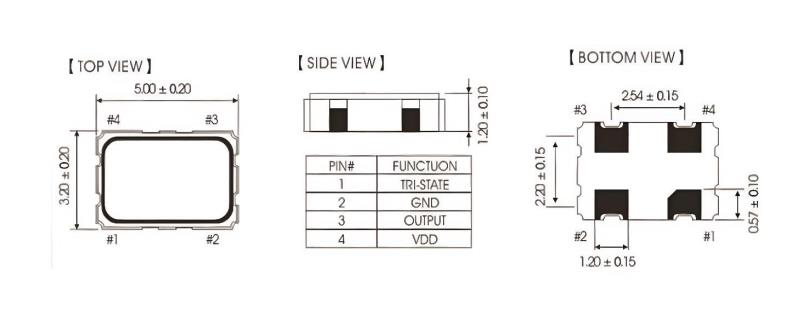

  如果使用的是有源晶振，则可以通过查看电路图、规格书或使用手册来了解其脚位方向。通常，电路图中会标明晶振的接地引脚和信号引脚。

  需要注意的是，不同厂家和型号的贴片晶振可能具有不同的外观特征和标识方式，因此在实际使用过程中，先查看产品手册或相关资料，以便正确区分脚位方向。如果仍无法确定贴片晶振的脚位方向，建议寻求专业的FAE技术支持。
