无源晶振：原理及测试方法

  无源晶振在电子产品中无处不在，也是电路板重要的原件之一，了解无源晶振的原理和测试方法对于确保其正确工作非常重要。以下是一些关于无源晶振的基本信息和测试方法：

  1. 无源晶振原理：

  无源晶振是一种利用石英晶体(quartz crystal)的压电特性产生频率的电子元件。当晶体受到外部机械压力时，会生成相应的电荷。这个现象被称为压电效应。在无源晶振中，石英晶体被连接到一个电路中，该电路将电荷转化为所需的频率。

  2. 无源晶振的脚位：

  无源晶振有四个引脚，它们通常按照特定的方式排列。对于矩形晶体，四个引脚可能按如下方式排列：两个引脚位于一个边上，另外两个引脚位于相对的边上。对于圆形晶体，四个引脚可能均匀地分布在圆周上。每个引脚都有特定的功能，如输入和输出信号，或者为晶体提供所需的电压。

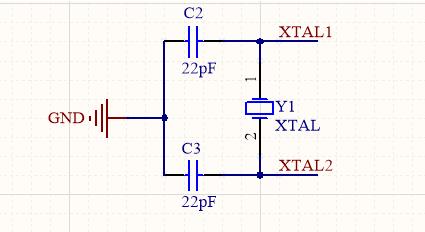

  3. 无源晶振电路原理图：

  无源晶振电路原理图显示了晶体如何与周围的电路相互作用。它可能包括其他电子元件，如电阻器、电容器和集成电路，以帮助确定和稳定输出频率。通过理解电路原理图，可以更好地理解无源晶振的工作方式。

  无源晶振测试方法：

  要测试无源晶振，您需要使用一些电子测试设备，如万用表、示波器和频率计。首先，您需要确认晶体的两个主要参数：频率和负载电容。频率是晶体振荡的速率，而负载电容是晶体与外部电路之间的电容。这些参数将决定晶振在特定电路中的性能。

  1. 频率测试：

  使用频率计可以测量无源晶振的频率。频率计将显示晶体的实际振动速率，与标称频率进行比较以确定频率误差。如果误差过大，可能需要调整或更换晶体。

  2. 负载电容测试：

  负载电容是通过在晶体两端施加特定电压并测量电流来确定的。这可以用来确定晶体与外部电路之间的电容值是否在规定范围内。如果负载电容不在规定范围内，可能需要调整电路中的元件或更改电路设计。

  3. 输出波形测试：

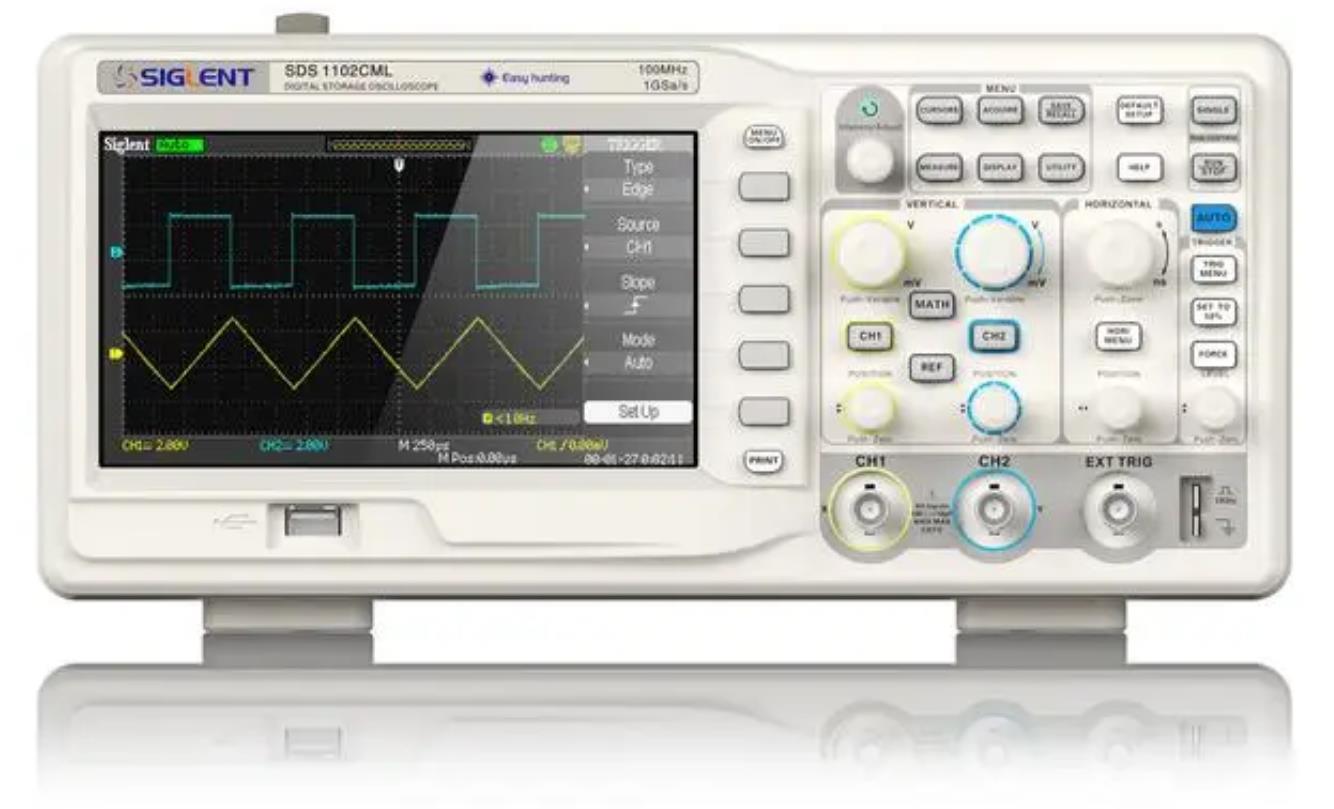

  使用示波器可以观察无源晶振的输出波形。理想情况下，输出波形应该是规则的、对称的，并且没有明显的失真或噪声。如果输出波形异常，可能是由于晶体本身的问题或外部电路的不稳定导致的。

  总之，了解无源晶振的工作原理、正确识别其引脚并掌握正确的测试方法对于确保其正常工作非常重要。通过仔细阅读相关文档、遵循正确的测试程序并密切关注细节，您可以对无源晶振进行有效的测试并确保其在实际应用中的性能表现。
