晶振知识：有源晶振的引脚及定义

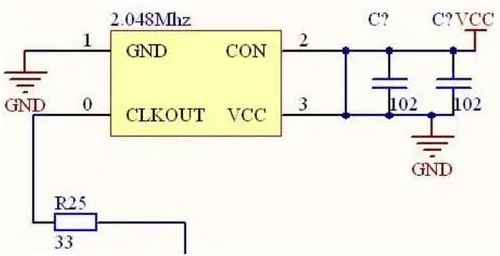

  有源晶振的引脚图和引脚定义可能因不同的型号而有所不同。但一般来说，有源晶振的引脚定义可以从其电路符号上大致推断出来。

  以下是一种常见的有源晶振的引脚图和引脚定义：

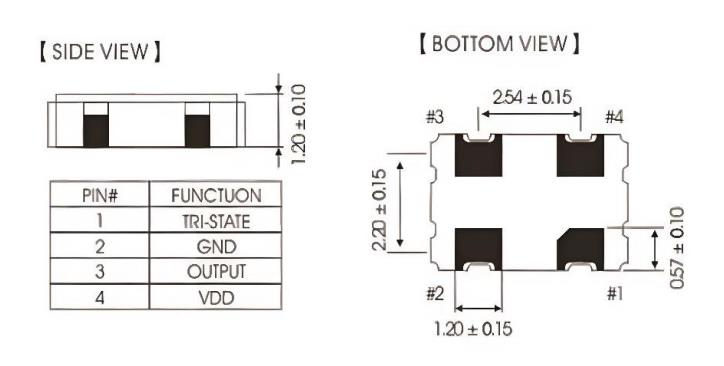

  引脚图：

  1. NC(No Connection)：悬空脚。

  2. GND：接地脚。

  3. FOUT：频率输出脚。

  引脚定义：

  1. NC(No Connection)：此脚通常悬空不连接，如果有特殊说明要求加三态功能，则有三种状态，故称为三态脚。其中输入高电平或打开状态都是为频率正常输出状态，如果输入低电平，为高阻抗状态，则为频率停止输出状态。

  2. GND：此脚通常连接电路板上的接地端。

  3. FOUT：此脚为频率输出脚，通常用于测量有源晶振是否正常工作。可以通过探针连接此脚和接地端来测试频率和波形状态等。

  需要注意的是，不同型号的有源晶振可能会有不同的引脚定义和功能，更多技术知识可咨询TROQ创捷FAE工程师了解
