晶振名词大揭秘：那些你一定想知道的晶振参数名词解析

  晶振是电子设备中常见的元件，用于产生稳定的时钟信号。在晶振技术领域，了解相关的术语和名词对于正确选择和应用晶振至关重要。本文将深入解析一些常见的晶振相关名词，帮助读者更好地理解晶振技术。

  频率稳定度(Frequency Stability)

  频率稳定度是指晶振输出信号的频率变化程度。高频率稳定度表示输出信号的频率变化非常小，晶振具有更好的时间计量能力。

  频率容差(Frequency Tolerance)

  频率容差是指晶振输出信号的频率与其标称频率之间的最大偏差。它通常以百分比或 parts per million (ppm) 来表示，用于评估晶振的频率精度。

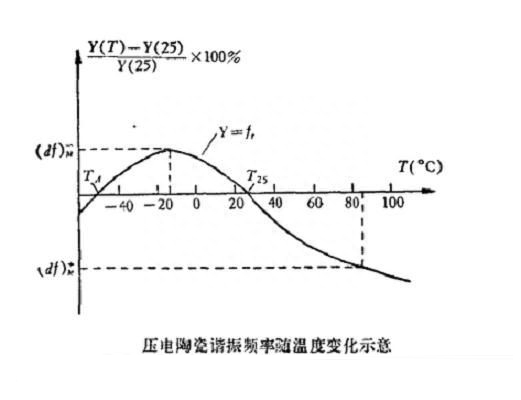

  温度稳定度(Temperature Stability)

  温度稳定度是指晶振输出信号的频率随温度变化的程度。高温度稳定度意味着晶振在不同温度下能够保持较稳定的频率输出，适用于宽温度范围的应用。

  驱动功率(Drive Level)

  驱动功率是指晶振输出信号所能提供的最大输出功率。较高的驱动功率意味着晶振可以驱动更多的负载电路，适用于需要驱动复杂电路的应用。

  负载电容(Load Capacitance)

  负载电容是晶振所需的外部电容，用于调整晶振的共振频率和稳定性。选择适当的负载电容可以优化晶振的性能。

  相位噪声(Phase Noise)

  相位噪声是晶振输出信号相位的瞬时波动或波动幅度。较低的相位噪声表示晶振具有更好的频率稳定性和较少的时钟抖动。

  启动时间(Startup Time)

  启动时间是指晶振从断电状态到达稳定工作状态所需的时间。启动时间取决于晶振的内部电路和特性。

  储存温度范围(Storage Temperature Range)

  晶振在未使用时可以安全存放的温度范围。该范围是指晶振可以在其中长期存放而不会受到损坏或性能下降的温度范围。一般而言，晶振的储存温度范围通常在-40°C至+85°C之间。超出该范围的温度可能会导致晶振内部材料的变脆、冻结、膨胀或失效，从而影响晶振的性能和可靠性。因此，在存储晶振时，应尽量遵守制造商提供的储存温度范围。

  谐振电阻(Resonance Resistance)

  是指晶振器在谐振频率下的电阻值。它由晶振器内部电路元件的阻性部分和外部电路连接的负载电阻共同组成。谐振电阻在调节振荡电路的阻尼效果方面起着重要作用，影响晶振器的性能和稳定性。选择合适的谐振电阻可以确保振荡器在谐振频率附近稳定工作。

  晶振器的老化率(Aging Rate)

  是指晶振器在使用时间推移过程中，其频率逐渐发生变化的速度。随着晶振器的使用时间增加，由于内部材料的物理和化学变化，以及外界环境的影响，晶振器的频率可能会发生微小的漂移或变化。老化率描述了这种频率变化的速率。

  较低的老化率表示晶振器频率变化缓慢，而较高的老化率表示频率变化较快。晶振器的老化率是一个重要指标，特别对于需要高精度时钟信号的应用，需要考虑晶振器的老化特性以确保系统的可靠性和准确性。

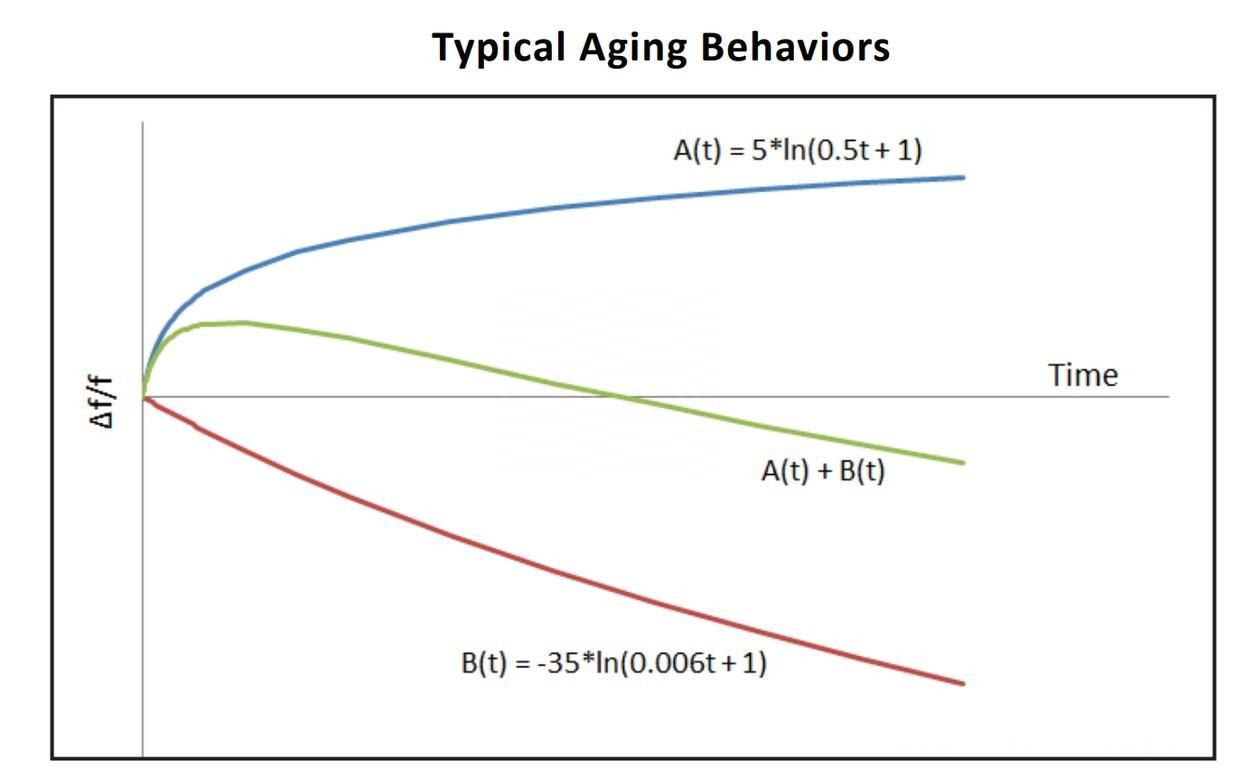

  典型的老化行为

  这些术语和名词涵盖了晶振设计和性能评估的不同方面。深入了解这些术语可以帮助工程师在选择、应用和优化晶振时做出更明智的决策，以满足特定的应用需求。掌握晶振技术的关键概念和术语有助于确保电子设备的稳定运行和性能优化。无论是在通信领域、计算机科学还是其他技术领域，对晶振技术的深入了解都是不可或缺的。
