关于晶振的6种输出类型你知道吗

  石英晶体振荡器，作为现代电子设备中常见的时钟源，扮演着一个重要的角色。它们可以提供稳定而精确的时钟信号，确保电子设备的正常运行。然而，你是否曾想过，石英晶体振荡器是如何产生这些时钟信号的呢?这就涉及到了它们的输出模式。本文将带你一起探索石英晶体振荡器的不同输出模式，让我们一起来揭开这个科技世界中的神秘面纱。

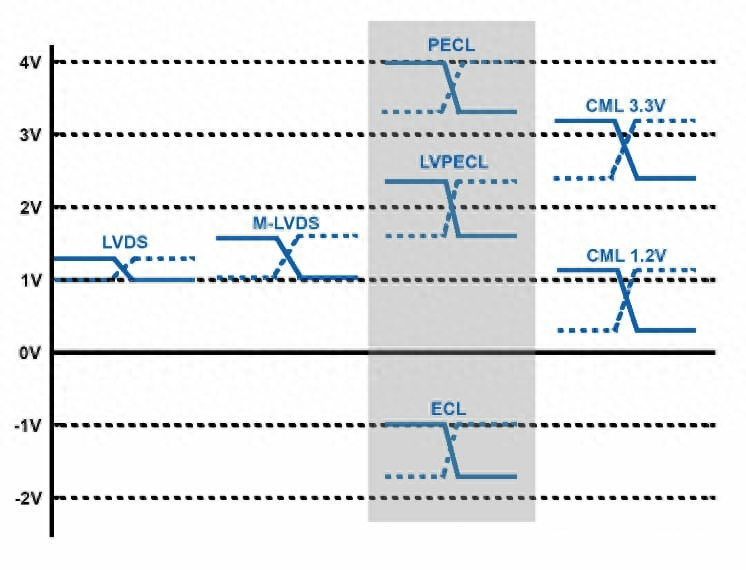

  石英晶体振荡器常见的输出模式有TTL、CMOS、ECL、PECL、LVDS和正弦波(Sine Wave)。这些输出模式在不同的应用领域中发挥着重要的作用。

  TTL

  TTL输出模式是一种常见的数字逻辑电平标准。它使用晶体管来实现逻辑电平的转换，输出信号以0V和5V两个电平表示逻辑低和逻辑高。TTL输出模式适用于许多数字电路应用，如微处理器、逻辑门电路和计算机系统。

  CMOS

  CMOS输出模式也是一种数字逻辑电平标准。与TTL类似，CMOS输出模式使用MOSFET(金属-氧化物-半导体场效应晶体管)来实现逻辑电平的转换。CMOS输出信号通常以0V和VCC两个电平表示逻辑低和逻辑高，其中VCC是供电电压。CMOS输出模式广泛用于数字电路、微控制器和集成电路。

  ECL

  ECL输出模式是一种高速数字逻辑电平标准。它使用双极晶体管(BJT)作为开关元件，以负逻辑电平表示逻辑高。ECL输出模式具有非常快的切换速度和低功耗，适用于高速通信、射频电路和超大规模集成电路(VLSI)应用。

  PECL

  PECL输出模式是ECL的变种，它使用正逻辑电平表示逻辑高。PECL输出模式也具有高速和低功耗的特点，广泛应用于高速通信、数据传输和计算机总线等领域。

  LVDS

  LVDS输出模式是一种差分信号传输标准。它使用两个互补的信号线来传输数据，通过比较两个信号的电压差来提高抗干扰能力和传输距离。LVDS输出模式适用于高速数据传输、显示接口和嵌入式系统等应用。

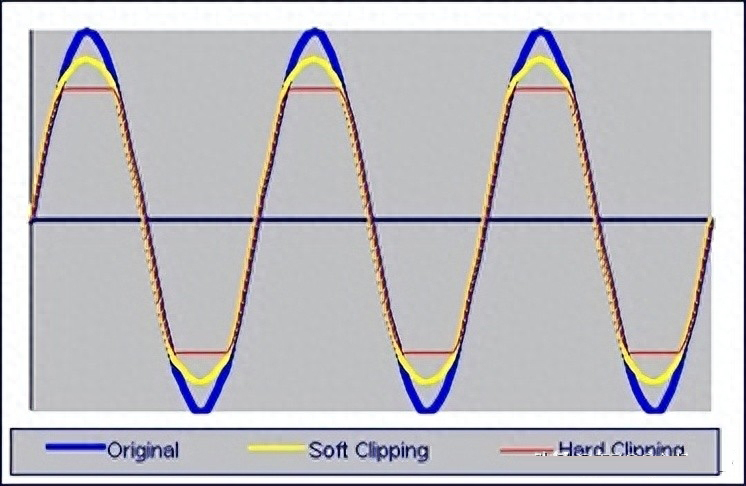

  正弦波(Sine Wave)

  石英晶体振荡器可以通过特定的电路设计和滤波器来生成正弦波输出，正弦波输出模式提供连续的正弦波时钟信号。它通常用于需要高精确度和频率稳定性的应用，如无线通信、精密测量和音频设备。正弦波输出模式可以提供较高的频率精度和稳定性。

  选择适合的石英晶体振荡器输出模式应该根据具体的应用需求和系统要求进行决策。需要考虑的因素包括数字/模拟信号需求、功耗要求、抗干扰能力、传输距离和性能指标等。在实际应用中，通常会根据系统设计要求选择相应的输出模式来满足特定的功能和性能需求。
