简易指南：挑选晶振及外部器件

  在电子设备中，晶振及外部器件的选择至关重要，它们能够影响系统的性能、稳定性以及可靠性。以下是TROQ(创捷)归纳出几条挑选晶振及外部器件的简易指南：

  1、确定频率范围

  在选择晶振时，我们需要确定系统的频率范围需求。不同应用对于频率的要求是不同的，例如，微控制器可能需要特定时钟频率，而无线通信模块可能需要特定射频频率。因此，我们需要确保所选晶振的频率范围能够满足系统的需求。

  2、选择合适的晶振类型

  晶振的类型丰富多样，每一种都有其独特的特性和应用场景。如石英晶体谐振器、陶瓷谐振器、温补晶振、差分晶振等，根据应用需求选择合适的晶振类型。

  3、考虑精度和稳定性

  晶振的精度和稳定性对于系统的性能至关重要。精度是指晶振输出频率与额定频率之间的偏差，通常以百万分之几(ppm)表示。稳定性是指晶振在温度变化、供电波动等环境条件下的频率偏差范围，也通常以ppm表示。选择具有足够精度和稳定性的晶振，以确保系统的时序和通信的可靠性。

  4、考虑工作温度范围

  考虑晶振的工作环境条件。晶振的工作温度范围应与系统的工作温度范围相匹配，确保晶振在预期的温度范围内能够正常工作。

  5、选择合适的负载电容

  负载电容是组成振荡电路时的必备条件。在通常的振荡电路中，石英晶体谐振器作为感抗，而振荡电路作为一个容抗被使用。负载电容可以是任意值，但10-30PF会更佳。对该电容的要求较高，习惯用NPO(C0G)材质的电容。

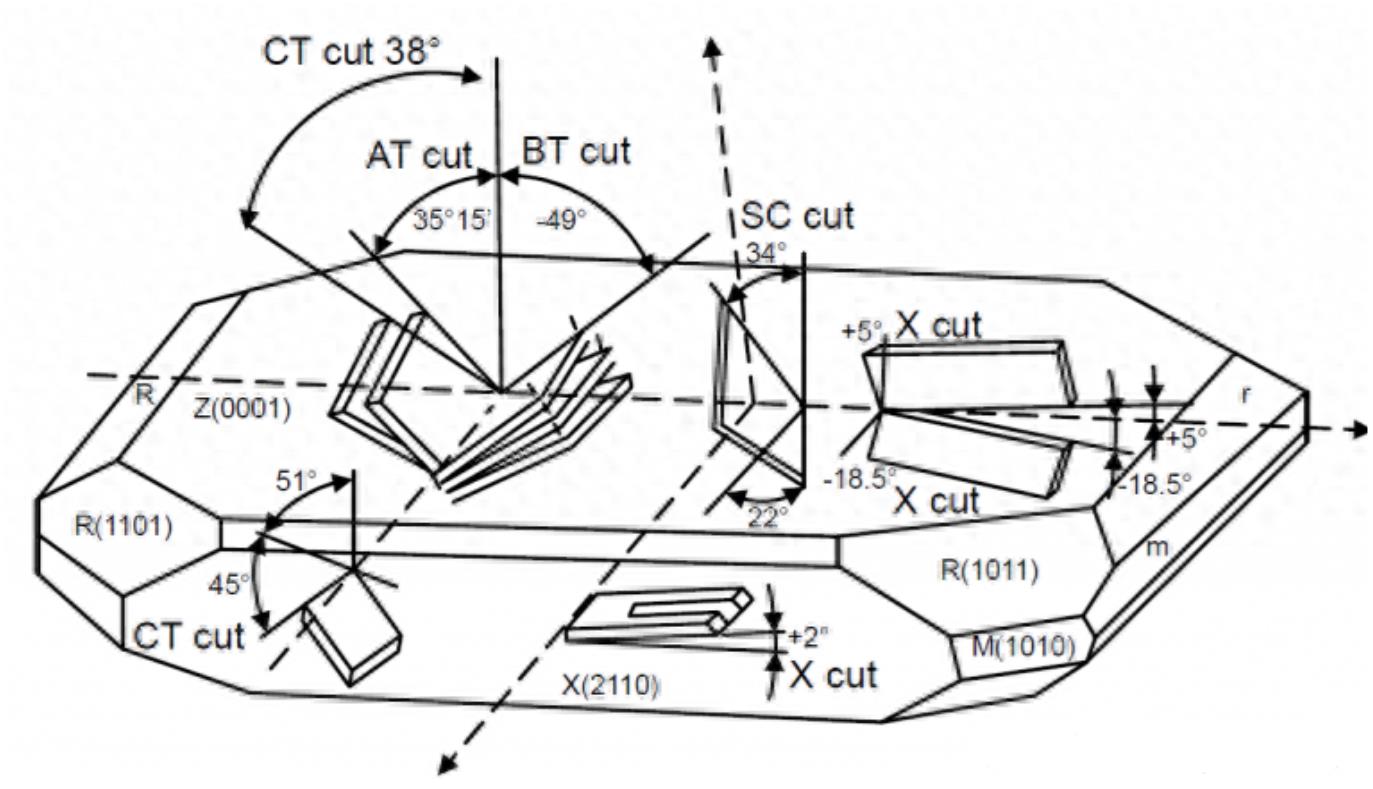

  6、选择合适的振动模式和切割方式

  1. 振动模式：厚度切变振荡模式已广泛的被使用，除32.768K晶体采用音叉振动模式外，其他石英晶体均采用厚度切变振动模式。

  2. 切割方式：高频主要采用AT和BT切割方式，AT切割方式通常被优先选择，因为它具有更高的切割精度和更稳定的切割效果。此外，AT切割方式还具有加工速度快、切削力小、热影响区小等优点。

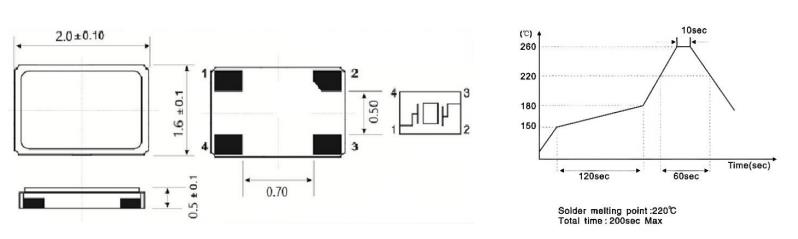

  7、考虑封装尺寸和引脚类型

  根据实际应用需求选择合适的封装尺寸和引脚类型。例如，SMD封装适合表面贴装工艺、对于空间受限的应用，小型封装可能更合适。

  8、品牌与供应商选择

  尽量选择知名品牌的晶振及外部器件，这些品牌和供应商通常具备更可靠的品质保证和更长的使用寿命，能够满足更为严格的技术要求和生产标准。同时，选择知名品牌和有信誉的供应商还能确保获得优质的售后服务和技术支持，有助于降低维护成本和减少生产停机时间。

  TROQ创捷电子由30余年研发经验国家高级工程师胡相树先生、国家高级工程师吴群先女士创立，累计50余年的科研实力，公司现已发展成为专精于石英频率器件研发、设计、生产、销售一体的国家高新技术厂商，国内晶振行业首家通过军工认证的民营企业。

  综上所述，挑选晶振及外部器件需要综合考虑频率范围、晶振类型、精度和稳定性、工作温度范围、负载电容、振动模式和切割方式以及封装尺寸和引脚类型以及品牌供应商等因素。
