技术指南：晶振线路匹配需要做哪些测试

  晶振线路匹配的测试对于确保晶振性能的稳定性和可靠性至关重要，那么晶振线路匹配需要进哪一些测试呢?

  1. 负载电容测试：负载电容是晶振在特定电路条件下的电容负载，需要使用LCR表测量晶振两端的电容值，确保它与设计规格相符。测试结果应符合设计规格，同时确保晶振在特定电路条件下能正常工作。

  2. 驱动电平测试：驱动电平是指晶振在工作状态下所需的最小电源电压，需使用示波器和电源测试驱动电平，观察波形是否稳定，以保证晶振的可靠工作。

  3. 频率稳定性测试：频率稳定性是指晶振在不同温度、电压和负载条件下，频率变化的程度。需使用频率计和温度控制设备进行测试，确保晶振在各种工况下保持稳定的频率输出。

  4. 相位噪声测试：相位噪声是指晶振输出频率中的相位误差。需使用相位噪声测试仪进行测试，评估晶振的短期稳定性和抗干扰能力，以确保其在各种条件下都能保持可靠的输出。

  5. 品质因数测试：品质因数是衡量晶振能量损耗的指标。需使用网络分析仪测量晶振的谐振频率和带宽，计算品质因数，评估晶振的能量传递效率，以确保其具有较高的性能。

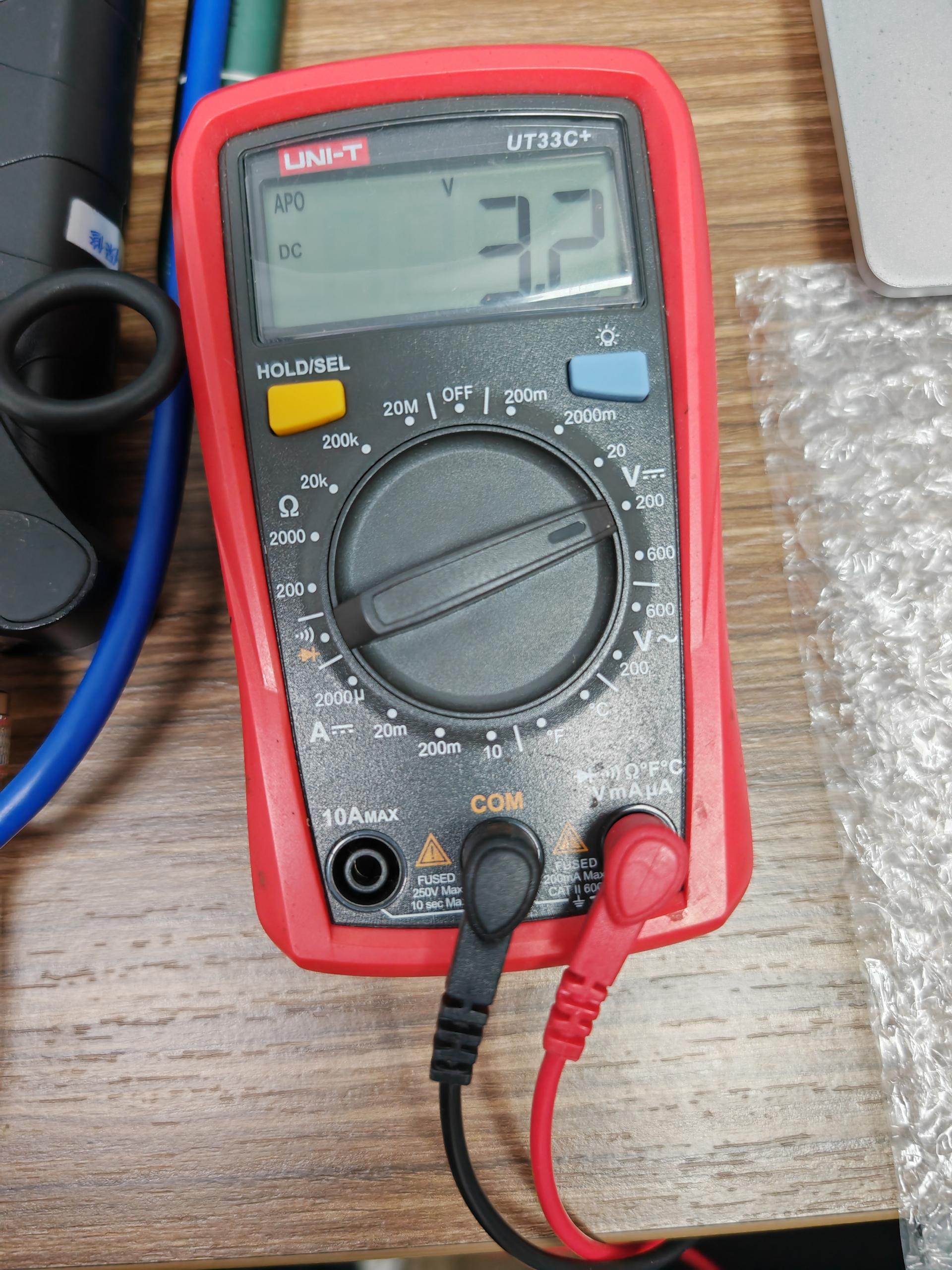

  6. 电阻测试：使用万用表测量晶振的正、反向电阻值，正常时均应为无穷大。若测得石英晶体振荡器有一定的阳值或为0，则说明该有源晶振已漏电或击穿损坏。

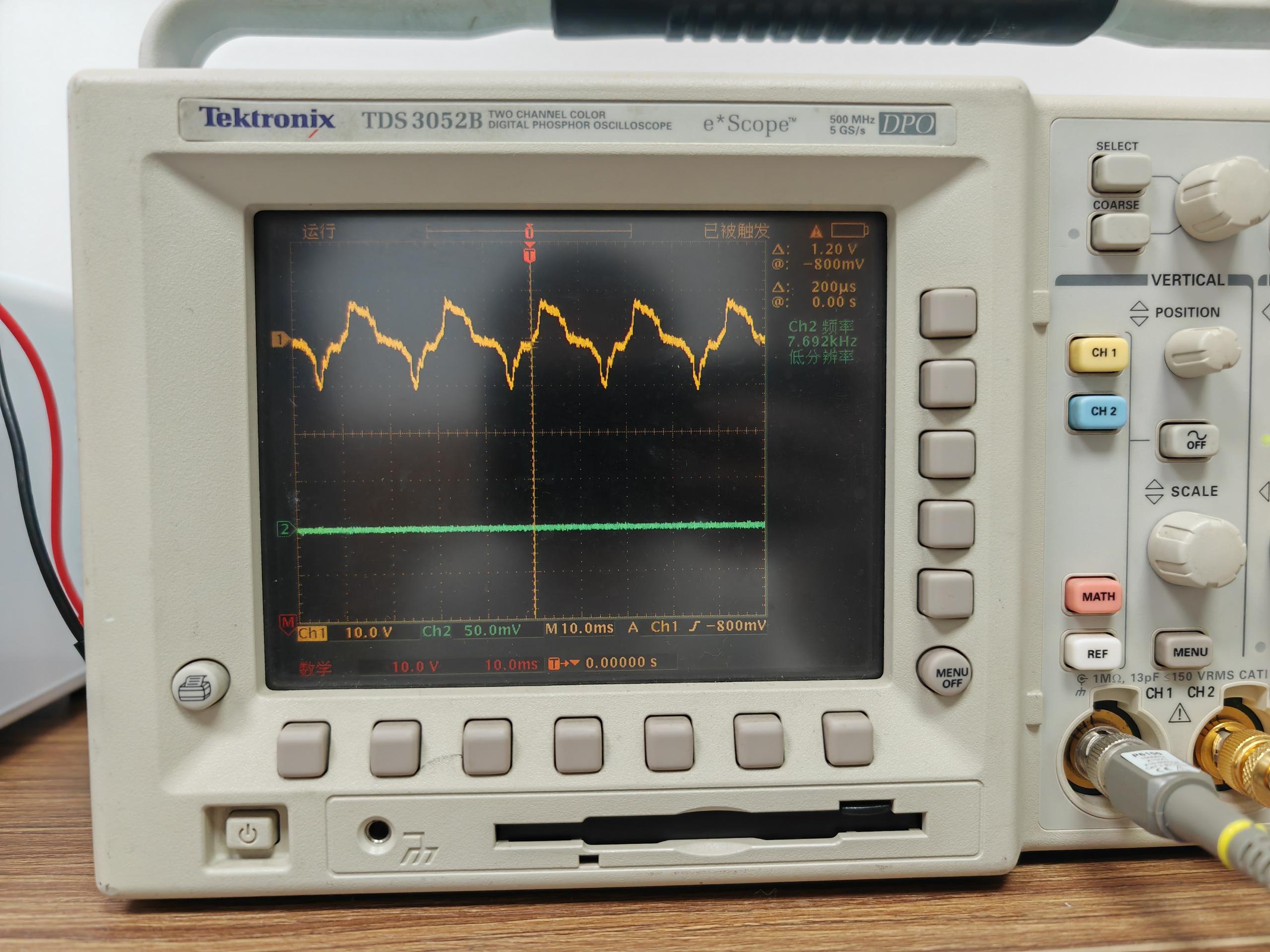

  7. 输出波形测试：在设定的参数下，使用示波器观察晶振的输出波形，确保输出波形符合预期，并且在所需的频率范围内稳定。

  以上信息仅供参考，如需了解更多信息，请查阅专业文献或咨询TROQ晶振厂家的专业人士寻求帮助。
